性能曲線圖
各型齒輪泵的性能參數，是在介質粘度4×10-3m2/s(40cSt)時確定的。性能參數表中給出的參數值適用于介質粘度1×10-5～8×10-5m2/s(10～80cSt)范圍內，超出這個范圍則根據用戶提出的性能參數要求另行確定。
各型齒輪泵性能參數中給出的排出壓力是給出的大的工作壓力值，在此范圍內泵均能正常工作，其工作范圍見圖一。

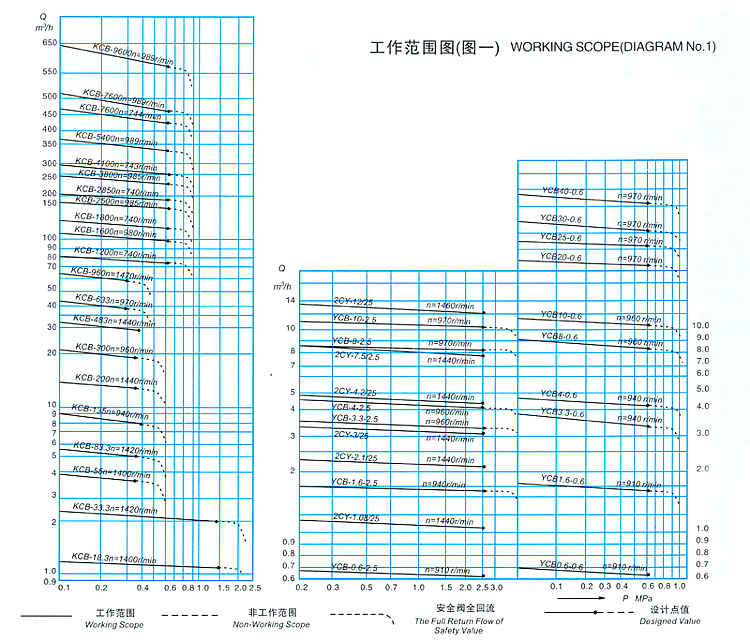

工作范圍圖

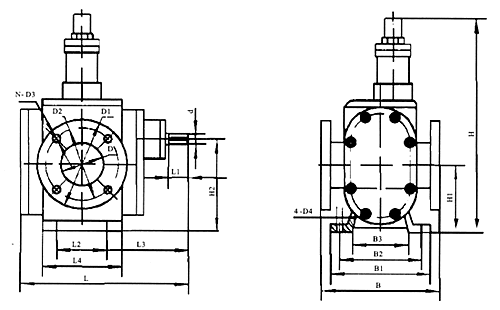

YCB型泵外型、安裝尺寸
|
型號
|
L
|
L1
|
L2
|
L3 |
L4
|
B
|
B1 | B2 | B3 |
H
|
H1
|
H2
|
D
|
D1
|
D2
|
N-D3
|
4-D4
|
d
|
|
YCB0.6
|
180
|
30
|
45
|
107.5
|
66
|
125
|
91
|
70
|
35
|
187
|
80
|
92
|
φ25
|
φ100
|
φ75
|
4-M10
|
4-φ9
|
φ12
|
|
YCB1.6
|
208
|
32
|
55
|
118.5
|
80
|
150
|
115
|
90
|
50
|
208
|
79.7
|
95
|
φ32
|
φ120
|
φ90
|
4-φ14
|
4-φ11
|
φ14
|
|
YCB3.3
|
247.6
|
35
|
70
|
132.85
|
98
|
180
|
148
|
120
|
75
|
258
|
87.6
|
110
|
φ40
|
φ130
|
φ100
|
4-φ14
|
4-φ13
|
φ18
|
|
YCB4
|
260.6
|
35
|
80
|
134.8
|
108
|
180
|
148
|
120
|
75
|
263
|
92.6
|
115
|
φ50
|
φ140
|
φ110
|
4-φ14
|
4-φ13
|
φ18
|
|
YCB8
|
313
|
45
|
100
|
158.5
|
138
|
220
|
178
|
140
|
90
|
361
|
105
|
135
|
φ65
|
φ160
|
φ130 |
4-φ14
|
4-φ13
|
φ24
|
|
YCB10
|
330
|
45
|
100
|
168.5
|
138
|
220
|
178
|
140
|
90
|
360
|
105
|
135
|
φ65
|
φ160
|
φ130
|
4-φ14
|
4-φ13
|
φ24
|
|
YCB20
|
400
|
55
|
135
|
201
|
182
|
260
|
226
|
180
|
118
|
436.5
|
130.8
|
170
|
φ80
|
φ190
|
φ150
|
4-φ18
|
4-φ18
|
φ32
|
|
YCB25
|
430
|
55
|
135
|
216
|
182
|
260
|
226
|
180
|
118
|
436.5
|
130.8
|
170
|
φ100
|
φ210
|
φ170
|
4-φ18
|
4-φ18
|
φ32
|
|
YCB30
|
459
|
60
|
150
|
236
|
200
|
275
|
231
|
190
|
126
|
461
|
141
|
185
|
φ100
|
φ210
|
φ170
|
4-φ18
|
4-φ18
|
φ35
|
|
YCB40
|
500
|
70
|
175
|
251.5
|
225
|
300
|
260
|
210
|
140
|
509
|
157
|
205
|
φ125
|
φ240
|
φ200
|
4-φ18
|
4-φ18
|
φ40
|
|
YCB50
|
493
|
70
|
175
|
246.5
|
225
|
300
|
260
|
210
|
140
|
509
|
157
|
205
|
φ125
|
φ240
|
φ200
|
4-φ18
|
4-φ18
|
φ40
|
|

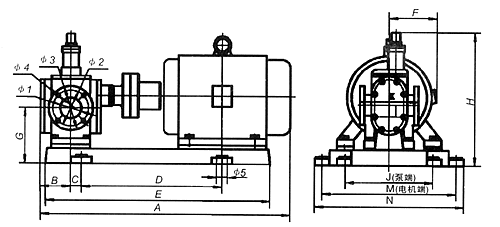

型號 Model |
流量 m3/h |
A | B | C | D | E | F | G | H | J | K | M | N | φ1 | φ2 | φ3 | n×φ4 | n×φ5 |
重量 |
| YCB0.6-0.6 | 0.6 | 506 | 50 | 22.5 | 280 | 421 | 155 | 115 | 232 | 136 | 125 | 222 | 252 | φ25 | φ75 | φ100 | 4×M10 | 4×φ14 | 38.5 |
| YCB1.0-0.6 | 1.0 | 486.5 | 264 | 405 | 150 | 217 | 207 | 237 | |||||||||||
| YCB1.6-0.6 | 1.6 | 547 | 63 | 27.5 | 303 | 455 | 155 | 243 | 156 | 150 | 222 | 252 | φ32 | φ90 | φ120 |
4×φ14
|
43 | ||
| YCB2.5-0.6 | 2.5 | ||||||||||||||||||
| YCB3.3-0.6 | 3.3 | 644 | 76 | 35 | 344.5 | 544.5 | 180 | 127.6 | 298 | 198 | 180 | 266 | 298 | φ 40 | φ100 | φ130 | 4×φ16 | 65 | |
| YCB5.0-0.6 | 5.0 | ||||||||||||||||||
| YCB4.0-0.6 | 4.0 | 667.5 | 82 | 40 | 346 | 557 | 256 | 288 | φ50 | φ110 | φ140 | 66 | |||||||
| YCB6.0-0.6 | 6.0 | ||||||||||||||||||
| YCB8.0-0.6 | 8.0 | 795 | 101 | 50 | 382 | 644 | 210 | 140 | 396 | 218 | 220 | 332 | 364 | φ65 | φ130 | φ160 | 117 | ||
| YCB12-0.6 | 12 | ||||||||||||||||||
| YCB10-0.6 | 10 | 849 | 111 | 430 | 690 | 130 | |||||||||||||
| YCB15-0.6 | 15 | 808 | 392 | 652 | |||||||||||||||
| YCB20-0.6 | 20 | 1009 | 131.5 | 29.5 | 566 | 845 | 255 | 165.8 | 471.5 | 270 | 260 | 380 | 416 | φ80 | φ150 | φ190 | 4×φ18 | 4×φ18 | 216 |
| YCB25-0.6 | 25 | 1100 | 146.5 | 603 | 904 | 385 | 421 | φ100 | φ170 | φ210 | 223 | ||||||||
| YCB30-0.6 | 30 | 1125 | 147 | 35 | 646 | 954 | 196 | 517 | 295 | 275 | 400 | 436 | 288 | ||||||
| YCB40-0.6 | 40 | 1214 | 161 | 42.5 | 673 | 1023 | 285 | 212 | 562 | 315 | 300 | 425 | 461 | φ125 | φ200 | φ240 | 8×φ18 | 4×φ18 | 364 |
| YCB50-0.6 | 50 | 1300 | 159 | 52.5 | 680 | 1080 | 310 | 237 | 590 | 240 | 300 | 476 | 536 | φ125 | φ200 | φ240 | 8×φ18 | 4×φ18 |
